GA-7VRXP и Barton. Часть вторая, хардварная
Не остановившись на достигнутом, я продолжил свои изыскания в плане корректной установки Athlon 2500+ (Barton) на Gigabyte GA-7VRXP :) .
Во-первых, жутко раздражало в биосе версии F6 отсутствие привычной глазу заставочки с отображением рейтинга процессора, теста памяти, автодетекта IDE устройств. Это и послужило основной причиной дальнейшего издевательства над платой.
| Во-вторых, не давал покоя самым подлым образом нераспаянный DIP возле PCI слотов, а также многозначительная таблица, намалеванная в этом месте :) | |

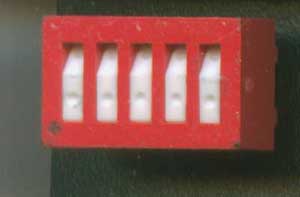

| Был приобретен соответствующий посадочному месту девайс | |
| и установлен | |
Если кто обращал внимание, то, наверное, заметил, что посадочное место под DIP рассчитано на 5 контактных групп, а в таблице отображено только 2 переключателя. Почему? По-видимому "родной" DIP имел таки два движка, которые управляют одновременно несколькими группами контактов. Чему я и нашел подтверждение.
Итак, чтобы корректно установить 166/66/33 необходимо: 1) родной SW1 оставить в положении OFF, т. е. 133 МГц; 2) свежепоставленный сконфигурировать таким образом: 1, 2, 3 переключатели - OFF, 4 и 5 - ON.
После чего зайти в БИОС и выставить 166 МГц. Не забываем, что микропрограмма биоса имеет приоритет над перемычками! После чего наслаждаемся жизнью с любой версией биоса.
Опять же одно НО. Даже последний БИОС F12 не подозревает о существовании Бартонов :) . Поэтому всё равно процессор будет отображаться как Атлон 2200+. Но мы то знаем, что у нас 2500+. А биос пусть что хочет, то и пишет :) .
Дополнение. Для тех, кто захочет таки поставить DIP или "химичить" с перемычками несколько замечаний: а) 1-й контакт под DIP на материнке - сверху справа квадратный, т. е DIP ставится кверху первым контактом (за замечание спасибо SilaVlad http://people.overclockers.ru/SilaVlad ); б) не надо включать режим 200/66/33 - материнка всё равно не запустится (чипсет то КТ-333); в) паять только феном снизу - прочистка отверстий и пайка паяльником может ничего не дать: материнка многослойная, возможно присутствует внутренняя разводка
Не забываем, что автором статьи была проведена определенная работа. Поэтому, при упоминании о данном методе конфигурации системной платы GA-7VRXP под Athlon 2500+ на ядре Barton, ссылка на эту статью или же на мою страничку в целом обязательна .
03 февраля 2004 г.
Виталий Розизнаный aka Rozik
